點下面鏈接下載：產品使用說明書
常閉型單相交流固態繼電器
㈠ 概述
龍科交流固態繼電器（英文名稱為L(zhǎng)oncont Solid-State Relay，簡稱LSR）。它為單刀單擲常閉式結構，四端有源器件，兩個輸入控制端，兩個負載輸出端，輸出端與負載、電源串聯，輸入輸出之間為光電隔離，內置RC吸收回路，輸入端加上直流或脈沖信號，輸出端就能從通態轉變成斷態。整個器件沒有任何可動部件或觸點，實現了相當于電磁繼電器的常閉觸點功能。固態繼電器工作可靠，無觸點、無火花、壽命長、無噪聲，無電磁干擾，開關速度快，抗干擾能力強，且體積小，耐振動、耐沖擊，防爆、防潮、防腐蝕，能與TTL、DTL、HTL等邏輯電路兼容，以微小的控制信號達到直接驅動大電流負載的目的。
常閉型交流固態繼電路無須偏置電源，有控制電壓時主電路斷開，無控制電壓時主電路接通。 輸入控制端和負載輸出端均有LED指示燈，實時表達繼電器的工作狀態。
㈡ 繼電器負載輸出端電流等級及型號如下表：
|
電流
|
普通型8A
|
普通型16A
|
普通型25A
|
普通型40A
|
增強型15A
|
|
型號
|
LSR-3Z08BD3
|
LSR-3Z16BD3
|
LSR-3Z25BD3
|
LSR-3Z40BD3
|
LSR-H3Z15BD3
|
|
電流
|
增強型35A
|
增強型50A
|
增強型70A
|
增強型90A
|
增強型120A
|
|
型號
|
LSR-H3Z35BD3
|
LSR-H3Z35BD3
|
LSR-H3Z70BD3
|
LSR-H3Z90BD3
|
LSR-H3Z120BD3
|
㈣ 技術參數
|
輸入?yún)?shù)
|
輸入電壓范圍
|
D3：3-32Vdc
|
|
輸入電流
|
5mA-10 mA
|
|
|
反接保護
|
有
|
|
|
LED指示
|
有
|
|
輸出參數
|
LED指示
|
有
|
|
額定工作電壓
|
3：280-430Vac，2：130-280Vac，1：50-130Vac
|
|
|
輸出通態壓降
|
＜2Vac
|
|
|
斷態峰值截止電壓Vp
|
3：≥900Vpk，2：≥600Vpk，1：≥400Vpk
|
|
|
浪涌電流（電網一周）
|
800%
|
|
|
最小負載電流
|
100mA
|
|
|
輸出漏電流
|
16A及以下＜2mA，16A以上＜12mA
|
|
|
靜態電壓上升率dVs/dt
|
100V/μs（普通型）、200V/μs（增強型）
|
|
|
換向電壓上升率dVc/dt
|
10V/μs（普通型）、200V/μs（增強型）
|
|
|
開啟最大響應時間
|
10ms
|
|
|
關斷最大延時
|
10ms
|
|
其它參數
|
介質耐壓 （輸入、輸出及外殼間）
|
≥2000 Vac
|
|
絕緣電阻 （輸入、輸出及外殼間）
|
＞1000 MΩ（500Vdc）
|
|
|
使用溫度范圍
|
-30 ℃ ~ +75 ℃
|
|
|
電網頻率
|
47-63 Hz
|

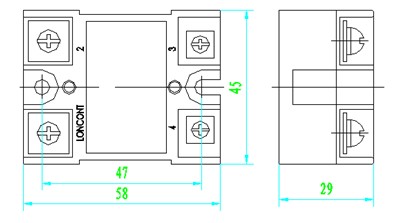

㈤ 常閉型固體繼電器的外形

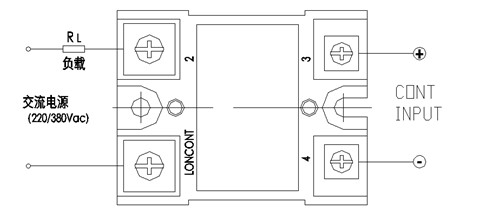

㈥ 常閉型固體繼電器的接線圖
無須偏置電源，有控制電壓時主電路斷開，無控制電壓時主電路接通
